Nivellierstütze 248

Nivellierstütze 238

Die Baureihe bietet einfache, solide Spindelstützen mit manuellem Antrieb zum Nivellieren von Containern oder Strukturen im Bodenbereich mit ISO-Ecken als Schnittstelle.

Nivellierstütze 239

Elektrisch betriebenes Nivelliersystem mit automatischer Lageregelung. Die Stützen können entweder über die ISO-Ecken des Containers oder in den dafür vorgesehenen Nischen (abklappbar) montiert werden.

Nivellierstütze 245

zum Ausnivellieren oder Stabilisieren eines Containers oder containerähnlichen Moduls. Verriegelung in DIN ISO 1161-Eckbeschläge. Der obere Ausleger lehnt sich an die Anlagefläche des Containers (glattes Blech oder Winkel). Direkter Spindelantrieb über einen Schlüssel oder Handratsche. Optional Stützenadapter zur seitlichen Versteifung.

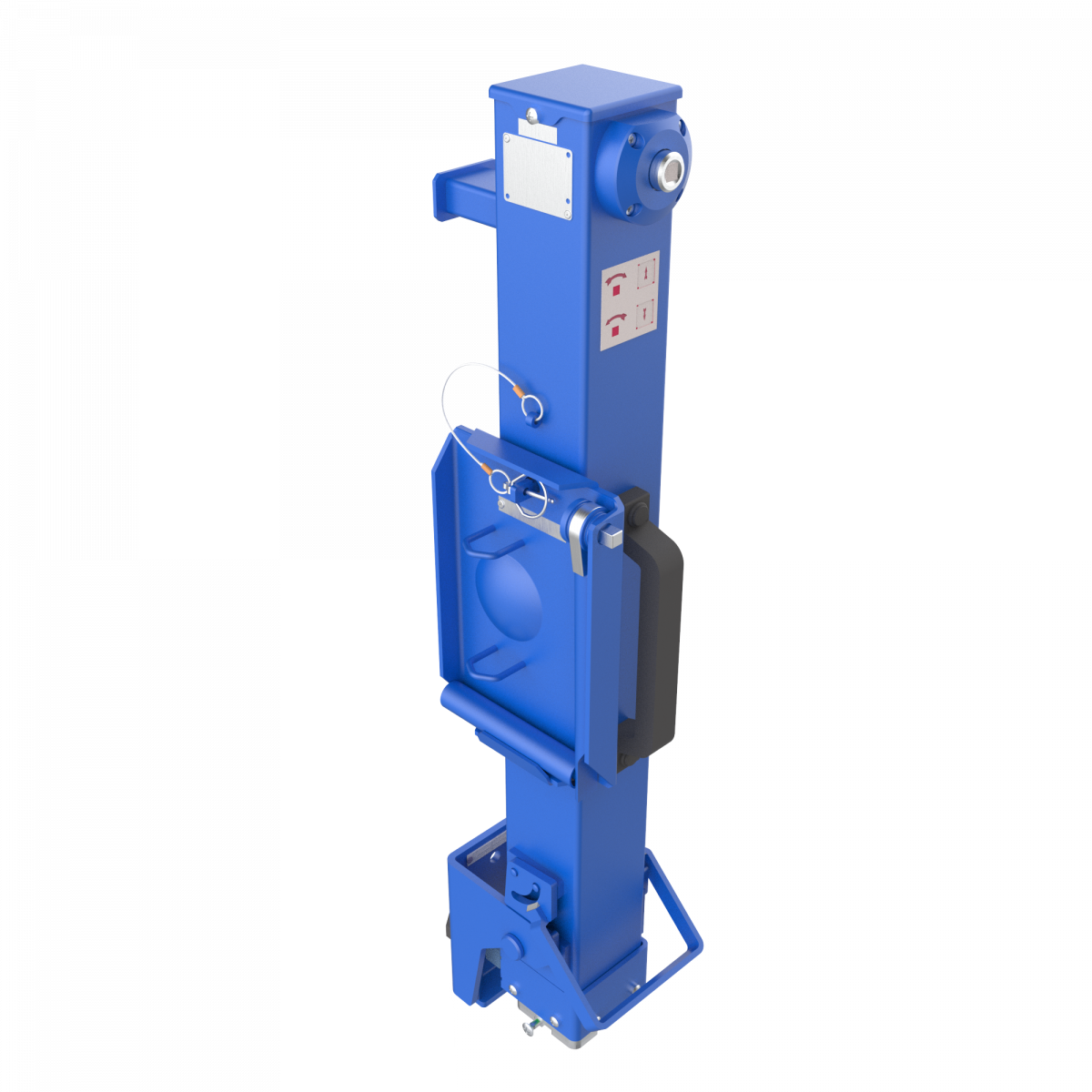

Nivellierstütze 248

Die Stützen der Baureihe 248 werden in den ISO-Ecken angebaut und zeichnen sich durch hohen Bedienkomfort und Zuverlässigkeit aus. Eine zusätzlicher, formschlüssiger Ausleger oben sorgt für erhöhte Stabilität erlaubt die Kompensation von 3,5° Geländeneigung mit einem 20'-Container bei 10t Last.

Nivellierstütze 256

Die Nivellierstützen der Baureihe 256 mit manuellem Antrieb werden zum Transport in die Nische geklappt. Dadurch werden die Container-Außenmaße nicht überschritten und Transportkosten optimiert. Die taktischen Zeiten bis zur Einsatzbereitschaft des Containers können durch diese integrierte Lösung verkürzt werden.

Nivellierstütze 262

Die Nivellierstützen der Baureihe 262 werden in verschiedenen Modifikationen und mit verschiedenen Schnittstellen hergestellt, als Einsteckstütze, mit Anschraubplatte, mit Anschraublaschen, Kragenplatten oder mit Verriegelung für ISO-Ecken. Ein zusätzlicher Fallhub ist ebenfalls möglich.

Nivellierstütze 272

Die Stützen der Baureihe 272 werden in den ISO-Ecken angebaut und zeichnen sich durch hohen Bedienkomfort und Zuverlässigkeit aus. Ein zusätzlicher, formschlüssiger Ausleger oben sorgt für erhöhte Stabilität und erlaubt die Kompensation von 3,5° Geländeneigung mit einem 20'-Container bei 16t Last. Statisch sind die Stützen bis 24t belastbar.

Nivellierstütze 274

Die Nivellierstützen der Baureihe 274 werden in verschiedenen Modifikationen mit verschiedenen Schnittstellen hergestellt, wie mit Anschraubplatten, Winkeln, Knaggen oder Kragenplatten. Ein zusätzlicher Fallhub ist ebenfalls möglich, mit dem die Hubhöhe deutlich erweitert und der Nivelliervorgang beschleunigt werden kann.

Nivellierstütze 282

Die Nivellierstützen der Baureihe 282 werden in verschiedenen Modifikationen und mit verschiedenen Schnittstellen hergestellt, wie Anschraubplatten oder schweißfähigen Manschetten. Die Stützen dienen der Nivellierung und Stabilisierung von Fahrzeugen, Modulen und Containern mit Sendemasten.

Nivellierstütze 286

Die Stützen der Baureihe 286 werden in den ISO-Ecken angebaut. Die Spindel ist gekapselt und wird direkt von oben mittels eines Ratschenschlüssels manuell angetrieben. Ein zusätzlicher, formschlüssig verriegelter Ausleger oben sorgt für erhöhte Stabilität.

Nivellierstütze 287

Die Nivellierstützen Modelle 287 und 287/B sind elektrisch betriebene Systeme mit automatischer Niveauregulierung, die mit verschiedenen Schnittstellen in Container, Funktionsmodule oder Fahrzeuge integriert werden können und diese stabilisieren.

Nivellierstütze 289

Die manuell angetriebenen Nivellierstützen 289 werden von unten in die ISO-Ecken angebaut und zur Nivellierung von Containern eingesetzt.

Nivellierstütze 519

Die Stützen der Baureihe 519 werden in den ISO-Ecken angebaut und eignen sich für den Einsatz an schweren Container bis max. 25 t Gesamtgewicht. Eine zusätzlicher, formschlüssiger Ausleger oben sorgt für erhöhte Stabilität erlaubt die Kompensation von 3,0° Geländeneigung.

Hublast im System	10.000 kg
Hublast je Stütze	5.000 kg
Hubhöhe	500 mm
Bauhöhe	960 mm
Gewicht pro Stütze	ca. 33 kg
Antrieb	mechanisch (Handkurbel)
max. Geländeneigung	Standard: 3,0 Grad
Windlast	Standard: 20 m/s (72 km/h)
Temperaturbereich	-32°C - +49°C

Hublast im System	8.000 kg
Hublast je Stütze	4.000 kg
Hubhöhe	600 mm
Bauhöhe	960 mm
Gewicht pro Stütze	ca. 33 kg
Antrieb	mechanisch (Handkurbel)
max. Geländeneigung	Standard: 3,0 Grad
Windlast	Standard: 20 m/s (72 km/h)
Temperaturbereich	-32°C - +49°C

Nivellierstütze 248

Highlights

Montage

Antrieb

Bedienung

Korrosionsschutz

Ausstattung

Nivellierstütze 248 - Modelle

Nivellierstütze 5,5 Tonnen, 500 mm Hubhöhe

Besonderheiten

Spezifikationen: 248-T01

Nivellierstütze 4,0 Tonnen, 600 mm Hubhöhe

Besonderheiten

Spezifikationen: 248-T02

Optionen

Produktinformation

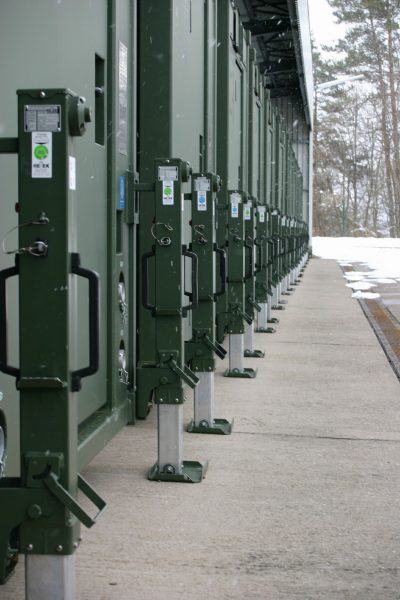

Anwendungsbeispiele

Nivellierstütze Typ 248 für Container mit ISO-Ecken bis max. 10 t Gesamtgewicht
